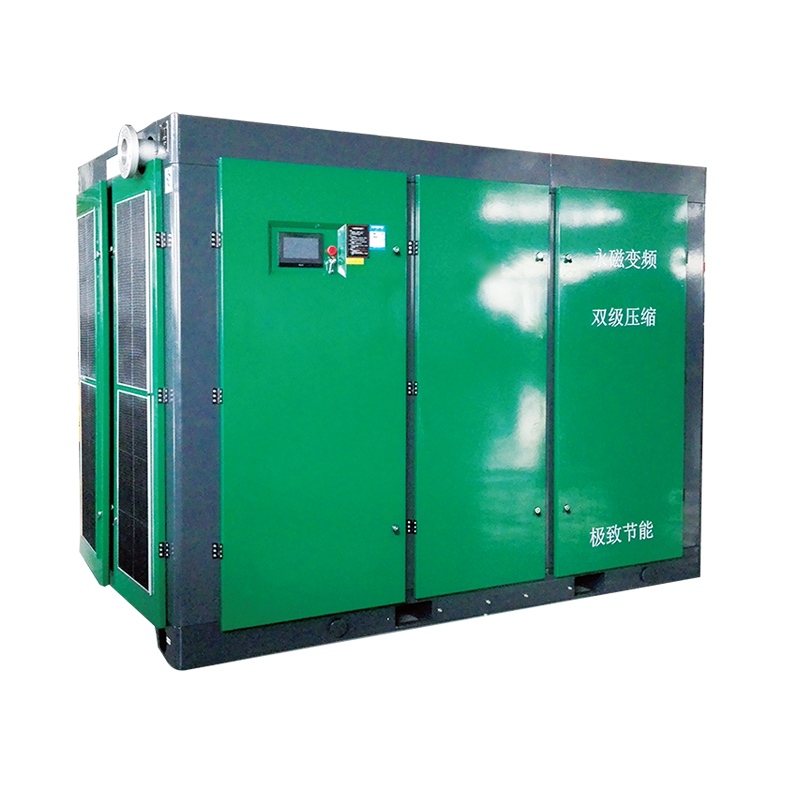

맞춤형 22kW ~ 315kW VSD 2단계 공기 압축기

맞춤형 22kW ~ 315kW VSD 2단계 공기 압축기 대량 주문을 위한 신뢰할 수 있는 공급업체인 Elily에 오신 것을 환영합니다. 10년 이상의 제조 전문 지식을 바탕으로 당사는 빠른 리드 타임과 일관된 품질을 제공합니다. 당사 장치에는 다양한 크기의 두 세트의 스크류 로터를 통해 압력 분포를 최적화하는 2단계 압축 에어엔드가 있습니다. 이는 각 단계의 압축비를 크게 줄여 단일 단계 시스템에 비해 약 15%의 에너지를 절약합니다. 영구자석 가변 주파수 모터와 직접 구동 변속기를 장착한 압축기는 10~100%의 토출 용량 제어 범위를 제공하며 안정적이고 효율적인 작동을 보장합니다. 이는 섬유, 화학, 전자, 기계 제조, 광업 및 식품 포장과 같은 부문의 대규모 및 중간 규모 산업 응용 분야에 이상적으로 적합합니다.

문의 보내기

제품 설명

선 접촉에서 표면 접촉 밀봉으로의 기술 업그레이드는 장기 효율성을 5%~10% 향상시킵니다. 대구경, 저속 로터 설계는 낮은 소음 수준과 에어엔드의 연장된 서비스 수명을 보장합니다.

맞춤형 22kW ~ 315kW VSD 2단계 공기 압축기는 다양한 크기의 스크류 로터 2세트를 특징으로 하는 2단계 압축 에어엔드를 활용합니다. 이러한 구성은 최적의 압력 분포를 달성하고 각 단계의 압축비를 줄여 일반 작동 조건에서 단일 단계 압축에 비해 약 15%의 에너지를 절약합니다. 압축 과정을 1단계와 2단계 로터로 분할함으로써 시스템은 로터에 가해지는 충격 부하와 부품에 가해지는 열 부하를 크게 줄입니다. 이는 효율성을 높일 뿐만 아니라 에어엔드의 서비스 수명을 효과적으로 연장합니다.

고성능 로터
맞춤형 22kW ~ 315kW VSD 2단계 공기 압축기는 높은 작동 효율성을 위한 비대칭 프로파일을 특징으로 하며 원통형 롤러 베어링을 활용하여 내하중 용량을 향상시킵니다. 이 설계는 최소한의 마모와 낮은 유지 관리 비용으로 안정적인 로터 작동을 보장하여 내구성이 뛰어나고 안정적이며 안전한 에어엔드를 제공합니다.

수입 베어링
까다로운 속도 및 하중 요구 사항을 충족하기 위해 이 제품은 고품질 SKF 베어링을 사용합니다. 이 베어링은 탁월한 하중 지지 기능을 제공하여 긴 사용 수명을 보장합니다.

제품 사양 테이블:

모델	전력(kW)	공기 변위(m3/min) @0.8MPa	토출압력(MPa)	전체 치수(mm) L×W×H	무게(kg)	콘센트 크기
MDE-22A	22	3.2-3.8	0.8-1.6 사용자 정의 가능	1500×1150×1450	950	G1½"
MDE-30A	30	4.5-5.2	0.8-1.6 사용자 정의 가능	1600×1200×1500	1100	G1½"
MDE-37A	37	5.8-6.5	0.8-1.6 사용자 정의 가능	1700×1300×1550	1250	G1½"
MDE-45A	45	7.5-8.5	0.8-1.6 사용자 정의 가능	1800×1300×1700	1500	G1½"
MDE-55A	55	9.5-10.5	0.8-1.6 사용자 정의 가능	2150×1300×1700	1700	DN65
MDE-75A	75	12.5-13.5	0.8-1.6 사용자 정의 가능	2200×1300×1800	1800	DN65
MDE-90A	90	15.5-16.5	0.8-1.6 사용자 정의 가능	2700×1800×1850	2700	DN65
MDE-110A	110	19.5-20.5	0.8-1.6 사용자 정의 가능	2800×1800×1850	2800	DN65
MDE-132A	132	23.5-24.5	0.8-1.6 사용자 정의 가능	3100×1880×1890	3200	DN65
MDE-160A	160	28.5-29.5	0.8-1.6 사용자 정의 가능	4100×1880×1890	4400	DN65
MDE-185A	185	33.5-35.0	0.8-1.6 사용자 정의 가능	4400×1900×2050	4800	DN80
MDE-200A	200	38.0-40.0	0.8-1.6 사용자 정의 가능	4800×1900×2050	5000	DN100
MDE-250A	250	48.0-50.0	0.8-1.6 사용자 정의 가능	6200×2255×2050	6800	DN125
MDE-315A	315	60.0-63.0	0.8-1.6 사용자 정의 가능	7200×2155×2300	8500	DN125

참고: 공기 전달은 0.8MPa의 작동 압력에서 측정됩니다. 공기 공급은 압력이 상승함에 따라 그에 따라 감소합니다. 특정 매개변수에 대해서는 실제 구성을 참조하십시오.

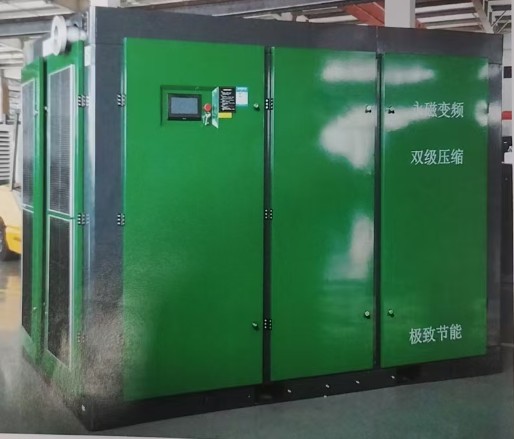

실제 제품 사진

신청:

섬유 산업: 에어제트 직기, 에어제트 방적 및 합성 섬유 텍스처링; 높고 지속적인 공기 소비가 특징이며, 2단계 압축의 에너지 절약 이점이 특히 중요합니다.
화학 및 제약: 공압 계측, 발효 통기 및 물질 운반; 안정적이고 장기적인 운영이 필요합니다.
전자제품 제조: SMT 배치 기계, 공압 부품 및 클린룸 공기 공급 장치; 높은 압력 안정성이 요구됩니다.
가공: CNC 공작 기계, 공압 고정 장치, 공기 퍼지 및 스프레이; 8~10bar의 표준 작동 압력이 필요합니다.
광업 및 야금: 공압 암석 시추, 광물 처리 장비 및 제련 공기 보조; 높은 전력 요구 사항과 혹독한 작동 조건을 수반합니다.
식품 및 음료: 충진, 블로우 성형, 포장 및 공압 이송; 높은 공기 순도가 필요합니다.
전력 산업: 계측용 공기, 펄스 제트 먼지 청소 및 탈황 공정용 공기 공급.

자주 묻는 질문:

1. 2단계 압축이 실제로 1단계 압축보다 15% 더 많은 에너지를 절약할 수 있습니까?
예. 동일한 출력과 압력에서 2단계 압축은 각 단계의 압축 비율을 낮추어 두 단계 모두 고효율 범위 내에서 작동할 수 있도록 합니다. 여러 사용자의 현장 데이터에 따르면 에너지 절감 효과는 12%~18%, 평균 약 15%입니다. 영구 자석 가변 주파수 기술과 결합하면 총 에너지 절감 효과가 25%~40%에 달할 수 있습니다.

2. 맞춤 제작에 사용할 수 있는 압력 범위는 무엇입니까?
표준 맞춤형 옵션에는 0.8MPa, 1.0MPa, 1.3MPa 및 1.6MPa가 포함됩니다. 기타 특정 압력 요구사항에 대해서는 당사 영업팀에 문의하시기 바랍니다.

3. 2단 에어엔드에는 어떤 브랜드의 베어링이 사용됩니까?
수입 SKF 베어링(스웨덴산)을 에어엔드의 전단과 후단 모두에 사용하여 높은 하중 지지력과 긴 사용 수명을 제공합니다.

4. 단일 단계 압축에 비해 유지 관리 비용이 더 높나요?
아니요. 일상적인 유지 관리 요구 사항(오일, 공기 필터, 오일 필터 및 오일 분리 요소)은 2단계 시스템과 단일 단계 시스템 모두 기본적으로 동일합니다. 또한 각 단계의 부하가 낮기 때문에 에어엔드의 수명이 길어지고 대대적인 점검 간격이 길어져 장기 유지 관리 비용이 절감됩니다.

5. 표준 모터에 비해 영구자석 가변 주파수 모터의 장점은 무엇입니까?
더 높은 효율(IE4 등급), 기계적 충격 없이 원활한 시동, 최소한의 공기압 변동(<0.02MPa), 저속에서도 높은 효율을 유지합니다. 가변 주파수 드라이브(VFD)와 결합하면 시스템은 공기 공급을 실제 공기 수요에 정확하게 맞출 수 있습니다.

6. IoT 기반 원격 모니터링이 가능한가요?
예. 옵션인 IoT 모듈을 사용하면 모바일 앱을 통해 압력, 온도, 전류, 가동 시간 및 유지 관리 알림을 실시간으로 모니터링할 수 있습니다. 또한 오류 경보에 대한 푸시 알림도 지원합니다.
